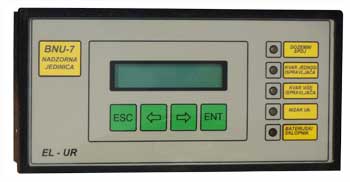

Nadzorna jedinica BNU

BNU (baterijska nadzorna jedinica) služi za nadzor ispravljača i baterije

BNU

Mjeri struju ispravljača i napon baterije, detektira dozemni spoj baterije zatim ograničava struju punjenja baterije, regulira napon punjenja baterije ovisno o temperaturi ( temperaturna kompezacija ) i štiti bateriju od predubokog pražnjenja.

Jedna BNU nadzorna jedinica maksimalno nadzire četiri ispravljača u paralelnom radu.

BNU jedinica zbog svoje male dimenzije i težine može se montirati na vrata razvodnog ormara.

Dimenzije kućišta sa konektorima: Š x V x D – 192 x 95 x 85 mm.

Dimenzije otvora za ugradnju na vrata 185 x 90 ( mm ) sa minimalnom dubinom ugradnje 80 mm.




Verzija za ispis:

BNU

SHEMA SPAJANJA
